Нарезчики швов по бетону: выбор и применение бензиновых и дизельных швонарезчиков в условиях России.
Нарезчик швов в бетоне стал базовым инструментом при устройстве и ремонте цементобетонных покрытий дорог и аэродромов в Российской Федерации. От правильного выбора швонарезчика по бетону — бензинового, дизельного, электрического или гидравлического — зависит качество швов, срок службы покрытия и экономика работ в разных климатических зонах страны: от Крайнего Севера до южных регионов.
Роль нарезчиков швов при устройстве и ремонте бетонных покрытий.
Значение правильной нарезки швов для долговечности покрытий.
Нарезка усадочных и технологических швов снижает внутренние напряжения в бетоне и предотвращает неконтролируемое растрескивание. Швонарезчики формируют заданный профиль и глубину пропила, обеспечивая прогнозируемое распределение температурно-усадочных деформаций. Правильно выполненные швы увеличивают срок службы покрытия, уменьшают вероятность отколов кромок и потери ровности, особенно на участках с интенсивным движением тяжёлого транспорта.
На бетонных дорогах России, где бетон часто укладывают при переменных температурных условиях и в разные сезоны, момент начала резки и выдерживание проектной глубины определяют качество всей конструкции. Нарезчик швов в бетоне становится инструментом управления деформациями, а не просто средством разделения плит.
Российские условия эксплуатации: перепады температур, обледенение, влажность.
В большинстве регионов страны бетонные покрытия работают при значительных сезонных перепадах температур. В период заморозков и последующих оттепелей внутри бетонной плиты возникают температурные градиенты, вызывающие изгибающие напряжения. Грамотно сформированный шов снижает концентрацию этих усилий и задаёт контролируемую линию раскрытия трещины.
Высокая влажность, характерная для северо-западных регионов и приморских территорий, усиливает риск образования микротрещин: влага проникает в поры, замерзает и увеличивает напряжения при циклах замораживания–оттаивания. Резчик швов по бетону позволяет задать траекторию деформаций и сохранить целостность плиты за счёт правильно расположенных и своевременно нарезанных швов.
Особенности аэродромных плит и магистралей федерального уровня.
Бетонные покрытия аэродромов России, особенно классов А и Б, работают под нагрузками, значительно превосходящими дорожные. На взлётно-посадочных полосах и рулёжных дорожках действует сочетание вертикальных нагрузок, ударных импульсов и мощных температурных потоков от реактивных двигателей. Нарезка швов должна обеспечивать устойчивость кромок и отсутствие трещин на глубину, влияющую на несущую способность плиты.
На федеральных трассах движение тяжёлых автопоездов создаёт длительные циклы нагружения. Качество шва становится ключевым фактором сохранения ровности и предотвращения выкрашивания кромки при температурных пиках. Для бетонных покрытий из бетонов В35–В50 с низкой усадкой точность работы швонарезчика и соблюдение технологии нарезки швов напрямую влияют на ресурс всей конструкции.
Классификация швонарезчиков: резчики швов по бетону и их разновидности.
| Тип швонарезчика | Сферы применения | Преимущества | Ограничения / недостатки |
|---|---|---|---|
| Бензиновые нарезчики швов | • Усадочные и деформационные швы в дорожных плитах. • Парковки, тротуары, промышленные полы. • Локальный ремонт бетонных покрытий. • Объекты с высокой мобильностью и частой сменой площадок. |
• Автономность, не требует электросети. • Высокая мобильность. • Быстрый набор оборотов — удобно при частых остановках и поворотах. • Подходят для небольших и средних объёмов работ. |
• Высокий уровень шума и выхлопные газы. • Нельзя применять в помещениях без вентиляции (ангары, туннели, закрытые площадки). • На Севере чувствительны к морозам: падение мощности, ускоренный износ. • Требуют зимних масел и предварительного прогрева двигателя. |
| Дизельные швонарезчики | • Аэродромные покрытия (ВПП, РД, перроны). • Федеральные трассы, мосты, магистральные объекты. • Промышленные площадки с большим объёмом резки. • Резка высокопрочных бетонов В35–В50. |
• Высокий крутящий момент на низких оборотах. • Большая глубина реза (до 320 мм). • Точная траектория благодаря высокой массе. • Экономичный расход топлива при длительной работе. • Устойчивость к непрерывной нагрузке. |
• Шумность. • Большая масса → низкая маневренность. • Неудобны в стеснённых условиях. • Требуют транспорта и пространства для разворота. |
| Электрические швонарезчики | • Закрытые помещения (склады, цеха, ангары). • Объекты с повышенными требованиями к экологии и шуму. • Тонкие и средние пропилы (до 120–150 мм). |
• Отсутствие выхлопных газов. • Низкий уровень шума. • Возможность работы в помещениях. • Простота обслуживания. |
• Требуется электросеть. • Ограниченная глубина реза. • Недостаточная производительность для дорожных и аэродромных плит. |
| Гидравлические швонарезчики | • Демонтаж бетонных конструкций. • Аварийное вскрытие плит. • Резка в труднодоступных местах. • Специализированные строительные и спасательные работы. |
• Высокая мощность. • Точные пропилы. • Возможность работы там, где традиционные модели не проходят. |
• Требуют внешней гидравлической станции. • Сниженная мобильность. • Практически не применяются в дорожном строительстве как основная техника. |
Конструкция нарезчика швов и основные технические элементы.
Двигатель: бензиновый vs дизельный — сравнение ресурса и тяги.
Двигатель резчика швов определяет глубину пропила, устойчивость реза и темп работы. Бензиновые двигатели обеспечивают быстрый набор оборотов и удобны на участках с частой сменой траектории при средних глубинах реза (30–120 мм). В условиях низких температур холодный запуск увеличивает износ и снижает тягу.
Дизельные двигатели дают высокий крутящий момент на низких оборотах и рассчитаны на длительные циклы непрерывной резки. На аэродромных и магистральных покрытиях они стабильно поддерживают глубину 150–320 мм. Увеличенная масса дизельного блока повышает давление на диск и способствует устойчивому ходу по плотным и высокопрочным бетонам.

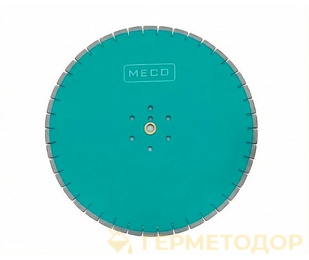

Режущий диск: типы алмазных сегментов и выбор под марку бетона.
Режущий диск — ключевой элемент любого швонарезчика по бетону. В дорожном и аэродромном строительстве применяют сегментированные алмазные диски для сухой или мокрой резки. Выбор диска зависит от прочности бетона, возраста плиты и наличия армирования.
Для бетонов В25–В30 используют диски с мягкой связкой сегментов, компенсирующей абразивность свежих бетонов. Для бетонов В35–В50 применяют диски с более твёрдой связкой, удерживающей алмаз при высоких нагрузках. Для армированных аэродромных плит используют диски с усиленной термостойкостью. Равномерный износ сегмента определяет ширину и геометрию шва, что важно при формировании деформационных и температурных швов.
Глубина реза и стабильность хода на морозе.
Глубина реза должна соответствовать требованиям нормативных документов: для усадочных швов обычно принимают величину порядка четверти толщины плиты, для конструктивных швов глубина задаётся проектом. На морозе бетон становится более хрупким, снижается эластичность связки дисков и растёт риск сколов кромки.
На северных объектах используют швонарезчики с увеличенной базой и системой плавной регулировки глубины, которая исключает резкие изменения нагрузки на диск. Повышенная масса машины улучшает устойчивость и снижает вибрации при работе по замёрзшей поверхности, что особенно важно при устройстве швов на аэродромах и зимнем строительстве трасс.
Система охлаждения и пылеподавления в условиях РФ.
Система охлаждения диска поддерживает рабочую температуру сегментов и предотвращает перегрев. В южных регионах при температуре воздуха выше +30 °C без стабильной подачи воды возрастает риск разрушения сегментов и деформации связки.
В северных и континентальных регионах возрастает роль пылеподавления: при сухом морозном воздухе бетонная пыль становится более летучей и снижает видимость. Для крупных объектов применяют швонарезчики с интегрированным водяным контуром, а на аэродромах — модели с точной регулировкой подачи воды, чтобы не допускать избыточного увлажнения поверхности.
Особенности работы швонарезчиков в разных климатических зонах России.
Север и Дальний Восток: влияние низких температур на оборудование.
В регионах Крайнего Севера и на Дальнем Востоке температура зимой опускается до –40…–55 °C. В таких условиях изменяются свойства масел, топлива и материалов режущего инструмента. Холодный запуск увеличивает износ двигателя, ухудшается смазка узлов.
Дизельные швонарезчики сохраняют устойчивую тягу на низких оборотах, но требуют подогрева топлива и применения зимних сортов солярки. Бетон на морозе становится более хрупким, поэтому используют машины с увеличенной массой и удлинённой базой, а также алмазные диски с повышенной термостойкостью и твёрдой связкой.
Средняя полоса: сезонные перепады и повышенная влажность.
В средней полосе России резкие переходы между дождливой осенью, морозной зимой и весенними оттепелями создают сложные условия работы для дорожного бетона. Повышенная влажность увеличивает объём шлама при мокрой резке и ухудшает видимость.
На открытых участках в период осадков вода попадает в пропил, замедляет рез и ускоряет износ сегментов. Здесь востребованы бензиновые и дизельные резчики швов с регулируемой системой водяного охлаждения и эффективными кожухами. При резке молодых бетонов используют диски с мягкой связкой, что важно при устройстве швов на новых участках федеральных трасс.
Южные регионы: работа в жару и необходимость усиленного охлаждения.
В южных субъектах РФ летняя температура нередко превышает +35…+40 °C. В таких условиях перегрев дисков становится основной причиной снижения производительности. Алмазные сегменты разрушаются быстрее, связка теряет прочность.
На объектах ЮФО и СКФО швонарезчики по бетону используют в режиме постоянной мокрой резки с увеличенной подачей воды. Высокие температуры ускоряют испарение охлаждающей жидкости, поэтому технике необходимы ёмкие баки и надёжные помпы. На аэродромах южных регионов важна точная дозировка воды, чтобы не ухудшать сцепление техники с покрытием.
Эксплуатация резчиков швов на аэродромах и федеральных трассах.
Требования к точности и глубине шва на аэродромных покрытиях.
Аэродромные покрытия испытывают ударные и термические нагрузки, поэтому требования к геометрии шва здесь выше, чем на автомобильных дорогах. На взлётно-посадочных полосах важна стабильность кромок и точное выдерживание глубины пропила по всей длине шва.
При устройстве температурных и конструктивных швов на аэродромах применяют тяжёлые швонарезчики с длинной базой и системой стабилизации хода. Это позволяет удерживать траекторию на больших длинах и обеспечивать постоянную глубину при работе с плитами толщиной 260–360 мм.
Особенности бетона В40–В50 и высоких нагрузок.
На аэродромах и федеральных трассах широко применяют бетоны повышенной прочности В40–В50 с низкой усадкой и высокой морозо- и износостойкостью. Такие смеси сложнее поддаются резке: требуется мощный двигатель, устойчивая ходовая часть и диск с твёрдой связкой сегментов.
Увеличенная плотность бетона удлиняет цикл резки и повышает нагрузку на режущий инструмент. Рывки, вибрации и скачки глубины реза увеличивают риск выкрашивания кромки, поэтому на таких объектах используют дизельные швонарезчики с высоким крутящим моментом и устойчивой рамой.
Повышенная производительность: когда оправдан дизельный швонарезчик.
Дизельный резчик швов по бетону оправдан при больших объёмах работ: устройство и реконструкция аэродромных плит, строительство обходов, развязок, капитальный ремонт протяжённых участков трасс. Высокая масса техники создаёт устойчивое давление на диск и повышает точность линии реза.
Экономичный расход топлива и устойчивость к длительным нагрузкам уменьшают простои и повышают скорость выполнения работ. Для подрядчиков, работающих на объектах федерального уровня, дизельный швонарезчик становится базовой машиной парка.
Критерии выбора швонарезчика по бетону для российских подрядчиков.
| Критерий | Что оценивает подрядчик | Рекомендации и особенности применения в РФ |
|---|---|---|
| Тип двигателя, мощность и работа в климате | • Тип двигателя (бензиновый/дизельный) • Мощность и тяговые характеристики • Устойчивость к низким температурам |
Бензиновые модели: мобильность, простота обслуживания, удобство для разрозненных объектов, но чувствительность к морозу. Дизельные модели: устойчивы при больших объёмах резки, эффективны по плотным бетонам В35–В50, обеспечивают глубину до 320 мм. Для Севера обязательны: подогрев топлива, зимний старт, усиленная фильтрация воздуха. |
| Масса и маневренность оборудования | • Масса рамы • Устойчивость хода • Возможность работы в стеснённых условиях |
Тяжёлые модели: применяют на аэродромах и федеральных трассах; высокая масса уменьшает вибрации и повышает точность реза, особенно при больших толщинах плит и бетонах В35–В50. Лёгкие и маневренные модели: выбирают для городских объектов, промышленных площадок, парковок, локальных ремонтов и коротких швов. |
| Универсальность и совместимость с дисками | • Поддержка разных диаметров дисков • Совместимость с типами связки сегментов • Настройки осевого положения и фиксации |
Возможность установки дисков: — мягкая связка — молодые/абразивные бетоны; — средняя связка — стандартные дорожные плиты; — твёрдая связка — аэродромные/высокопрочные покрытия. Регулируемая посадка, боковая защита и точная фиксация диска снижают вибрации и обеспечивают правильную геометрию шва. |
| Экономика владения (TCO) | • Расход топлива • Стоимость обслуживания • Износ дисков и сегментов |
Бензиновые модели: дешевле при покупке, проще в сервисе, но имеют больший расход топлива и меньший ресурс двигателя. Дизельные модели: выгоднее при больших объёмах работ — экономичный расход и высокая надёжность. Неправильный подбор дисков увеличивает расход сегментов, снижает скорость резки и повышает риск перегрева, поэтому на трассах и аэродромах используют технику с продуманной системой охлаждения и контролем нагрузки. |
Рекомендации по безопасной и эффективной эксплуатации.
Подготовка поверхности и фиксация траектории реза.
- Перед началом работ поверхность очищают от загрязнений, наледи, песка и шлама. Посторонние включения вызывают вибрации, ускоряют износ сегментов и ухудшают геометрию шва. На аэродромах и трассах для этого применяют механизированную очистку и продувку сжатым воздухом.
- Траекторию будущего шва фиксируют отбивочным шнуром, лазерным указателем или встроенной системой наведения. Чем длиннее шов и твёрже бетон, тем выше требования к линейности. Отклонения от намеченной линии снижают несущую способность покрытия и увеличивают риск выкрашивания кромки.
Техника работы в мороз, жару и условиях высокой влажности.
- При работе в мороз двигатель предварительно прогревают, используют зимние сорта топлива и контролируют вязкость масла. Перед запуском проверяют подачу воды в систему охлаждения диска: при отрицательных температурах возможное замерзание в шлангах приводит к перегреву сегментов.
- В жару резку ведут в режиме постоянной мокрой резки с увеличенной подачей воды для стабилизации температуры диска. При высокой влажности количество охлаждающей жидкости подбирают так, чтобы вода не ухудшала видимость и сцепление техники с покрытием.
Типичные ошибки операторов и их последствия для бетонного покрытия.
- Одна из типичных ошибок — слишком ранняя нарезка швов, когда бетон ещё не набрал минимальную прочность. В результате структура бетона разрывается, появляются неконтролируемые трещины. Работы выполняют после достижения смесью заданной ранней прочности.
- Другая распространённая ошибка — увеличение глубины реза без корректировки скорости подачи. Это вызывает перегрев сегментов, образование сколов и снижение ресурса диска. На плотных бетонах В35–В50 резку ведут с постоянной подачей и минимальной вибрацией.
- Нарушения режима мокрой резки приводят к неравномерному износу сегментов и снижению точности шва. Перерывы в работе с остановкой подачи воды при вращающемся диске создают термошок и ускоряют разрушение связки.
Какой тип нарезчика швов оптимален для условий РФ?
Для аэродромов.
Для аэродромных покрытий, работающих под высокими ударными и термическими нагрузками, оптимальны дизельные швонарезчики повышенной массы. Они обеспечивают стабильную глубину реза, высокий крутящий момент и устойчивый ход по бетонам В40–В50, что соответствует требованиям к взлётно-посадочным полосам, рулёжным дорожкам и перронам.
Для трасс и мостов.
На федеральных трассах и мостовых переходах используют как бензиновые, так и дизельные резчики швов. Для протяжённых участков нового строительства и реконструкции целесообразно применять дизельные модели, обеспечивающие высокую производительность. Для локальных ремонтов и работ в стеснённых условиях удобнее бензиновые швонарезчики средней мощности.
Для городского строительства и локальных объектов.
В городском строительстве преобладают задачи по устройству швов на парковках, промышленных полах, площадках и тротуарах. Здесь приоритет получают бензиновые швонарезчики по бетону: они маневренные, сравнительно лёгкие и обладают достаточной мощностью для бетонов В25–В35.
В закрытых цехах и помещениях применяют электрические резчики, обеспечивающие работу без выхлопных газов и с пониженным уровнем шума. Дизельные модели в городских условиях используют реже — в основном на крупных стройплощадках с большим объёмом резки.
В результате выбор нарезчика швов по бетону в Российской Федерации определяется типом объекта (аэродром, магистраль, городской объект), климатической зоной и планируемыми объёмами работ. Грамотное сочетание бензиновых, дизельных и электрических швонарезчиков позволяет подрядчику поддерживать требуемое качество швов и повышать ресурс бетонных покрытий.
Нормативные и рекомендованные источники
- СП 34.13330.2021. Автомобильные дороги. Актуализированная редакция СНиП 2.05.02–85.
- СП 121.13330.2020. Аэродромы. Актуализированная редакция СНиП 2.05.08–85.
- ГОСТ 26633–2015. Бетоны тяжелые и мелкозернистые. Технические условия.
- ГОСТ 30412–96. Оборудование для алмазного резания бетона. Общие технические требования.
- Методические рекомендации ЦНИИС по устройству деформационных швов в цементобетонных покрытиях.
- Рекомендации РосдорНИИ по применению бетонных покрытий на автомобильных дорогах РФ.
