Алмазные диски и жгутовые щётки для дорожных и аэродромных покрытий: шпаргалка по выбору

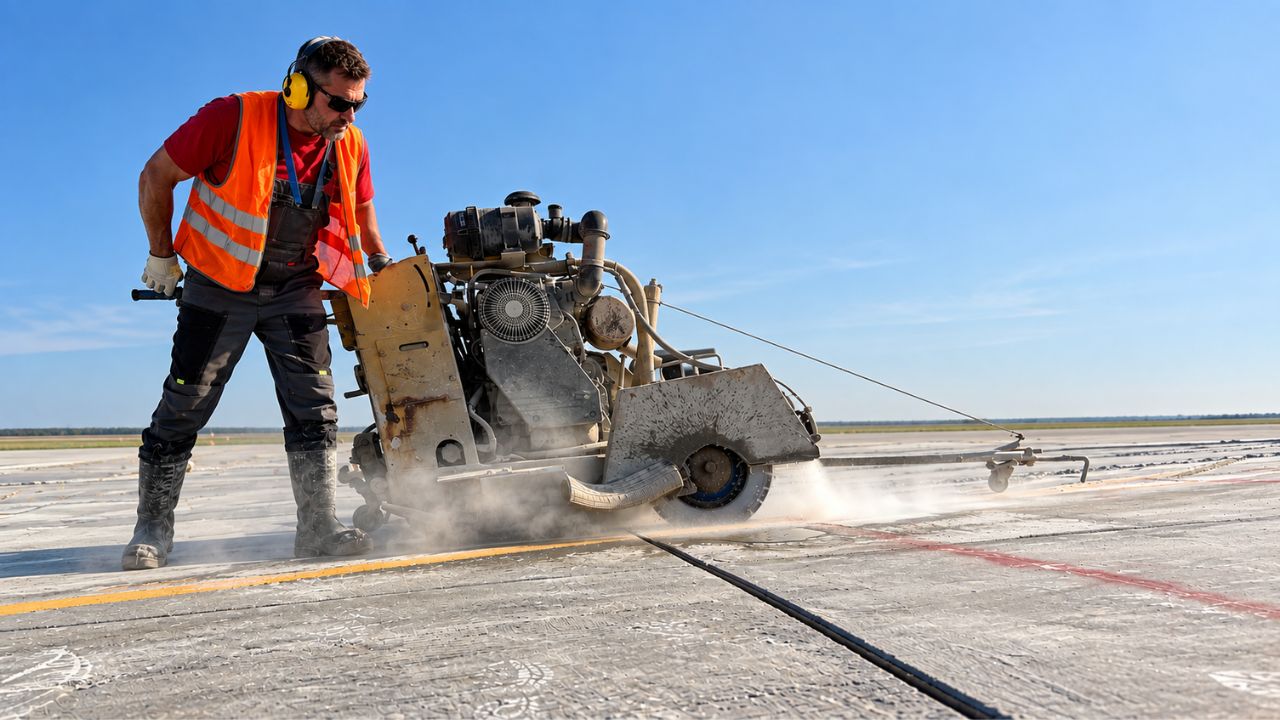

При устройстве и ремонте цементобетонных покрытий автомобильных дорог и аэродромов алмазный инструмент подбирают под конкретную технологическую операцию: раннюю нарезку швов в свежеуложенном бетоне, резку затвердевшего бетона и железобетона, разделку швов и трещин, устройство ремонтных карт. Для работ по асфальтобетонным слоям применяют диски с характеристиками, рассчитанными на резку абразивного материала.
При подготовке швов и трещин к герметизации используют дисковые жгутовые щётки. Их рабочая ширина должна соответствовать геометрии подготовленного паза: щётка должна обеспечивать механическую очистку стенок от цементного камня, загрязнений и продуктов разделки.
В этой шпаргалке собраны алмазные диски и жгутовые щётки для основных операций при строительстве и ремонте дорожных и аэродромных покрытий. Для каждой позиции указаны назначение, основные рабочие параметры, фотография и ссылка на товар в каталоге.
Оформить заказ можно в каталоге или по телефонам: +7 (903) 585-72-61; +7 (495) 255-26-21. Заказы отгружаем в день оформления, доставку осуществляем по всей России.
Как подобрать алмазный диск или жгутовую щётку под технологическую операцию
При выборе инструмента для устройства и ремонта дорожных и аэродромных покрытий исходят прежде всего из материала и вида операции. Для алмазного диска дополнительно учитывают допустимый диаметр рабочего органа швонарезчика, требуемую глубину и ширину реза, посадочный диаметр, характеристики алмазного сегмента и условия резания.
| Технологическая операция | Материал | Инструмент |
|---|---|---|
| Первичная нарезка швов после укладки покрытия | Свежеуложенный цементобетон | Алмазный диск по свежему бетону |
| Резка покрытия, углубление или ремонтная разделка шва | Затвердевший цементобетон | Алмазный диск по бетону |
| Резка армированного покрытия | Железобетон | Алмазный диск по бетону и железобетону |
| Оконтуривание ремонтной карты, прорезка асфальтобетонного слоя | Асфальтобетон | Алмазный диск по асфальту |
| Механическая очистка стенок разделанного шва или трещины | Цементобетон | Дисковая жгутовая щётка |
Диаметр диска сам по себе не определяет область его применения. Диски одинакового диаметра могут иметь разное назначение в зависимости от состава алмазоносного слоя, характеристик связки, геометрии и ширины сегмента. Поэтому диск подбирают одновременно под материал покрытия, технологическую операцию и параметры конкретного швонарезчика.
При подготовке швов под герметизацию учитывают также требуемую геометрию паза. Ширина пропила и рабочая ширина жгутовой щётки должны соответствовать принятой технологии ремонта и фактическим размерам подготовленного шва.

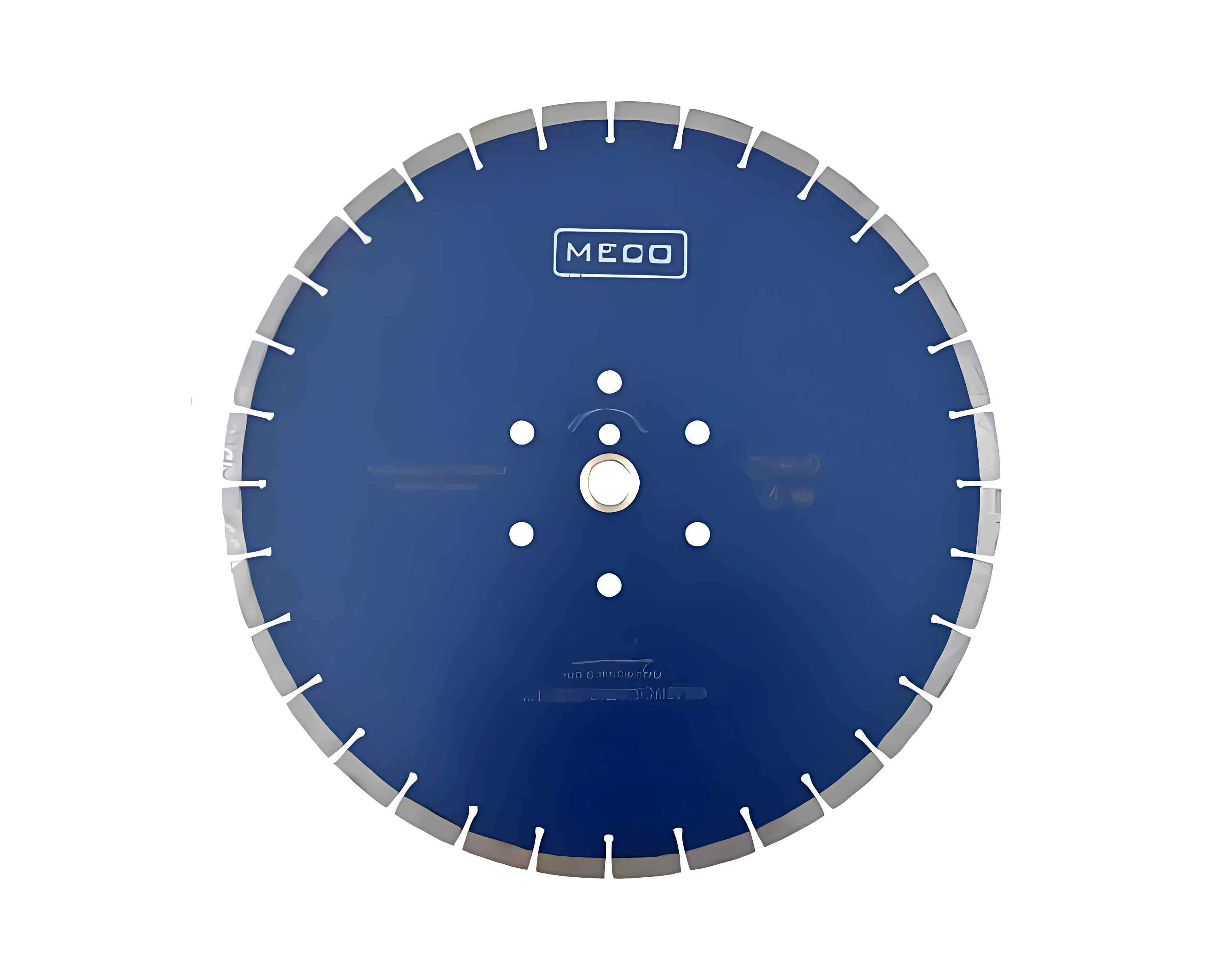

Алмазные диски MECO для нарезки швов в свежем цементобетоне
Алмазные диски MECO по свежему бетону применяют для первичной нарезки контрольных пропилов в свежеуложенных цементобетонных покрытиях автомобильных дорог, аэродромов и промышленных площадок. Линейка включает диски диаметром от 350 до 1000 мм с посадочным отверстием 35 / 25,4 мм.

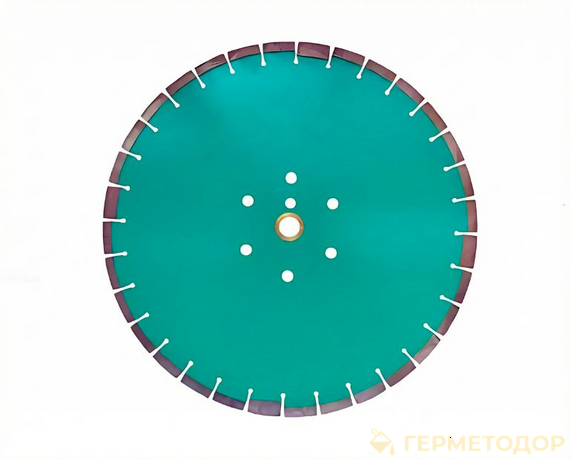

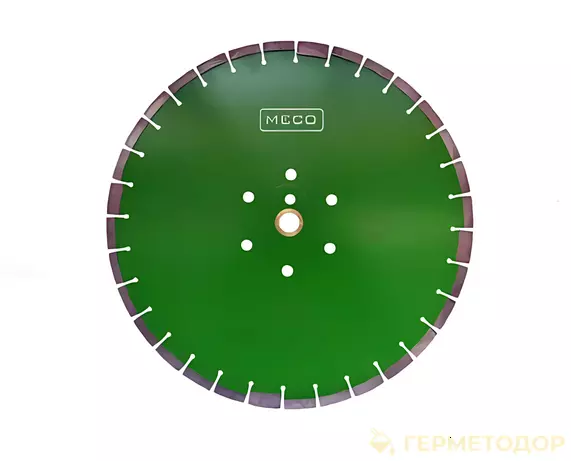

Алмазный диск MECO 350 мм по свежему бетону
Ø 350 мм · сегмент 40×3,2×12 мм · 24 сегмента · посадка 35 / 25,4 мм
Диск для первичной нарезки контрольных пропилов в свежем цементобетоне. Применяется на швонарезчиках соответствующего типоразмера при устройстве дорожных и аэродромных покрытий.
Алмазный диск MECO 400 мм по свежему бетону
Ø 400 мм · сегмент 3,5 мм · 28 сегментов · посадка 35 / 25,4 мм
Рабочий типоразмер для первичной нарезки швов в свежеуложенном цементобетонном покрытии. Используется на швонарезчиках, рассчитанных на установку диска Ø400 мм.
Алмазный диск MECO 450 мм по свежему бетону
Ø 450 мм · сегмент 40×4,0×12 или 40×5,0×12 мм · посадка 35 / 25,4 мм
Диск для первичной нарезки швов на дорожных и аэродромных цементобетонных покрытиях. Исполнения с разной шириной сегмента позволяют подобрать геометрию пропила под принятую технологию устройства шва.
Алмазный диск MECO 500 мм по свежему бетону
Ø 500 мм · сегмент 5,0 мм · 36 сегментов · посадка 35 / 25,4 мм
Диск увеличенного диаметра для первичной нарезки контрольных пропилов в свежем цементобетоне. Применяется при необходимости большей рабочей глубины по сравнению с типоразмерами Ø350–450 мм.

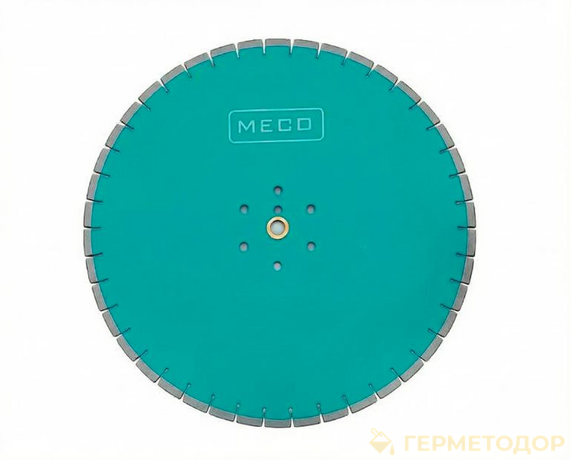

Алмазный диск MECO 600 мм по свежему бетону
Ø 600 мм · сегмент 40×5×12 мм · 36 или 42 сегмента · посадка 35 / 25,4 мм
Типоразмер для более глубокой первичной нарезки цементобетонных покрытий. Исполнение подбирают по глубине пропила, рабочему режиму и характеристикам конкретного швонарезчика.
Алмазный диск MECO 800 мм по свежему бетону
Ø 800 мм · сегмент 40×5×12 мм · 46 или 57 сегментов · посадка 35 / 25,4 мм
Крупноразмерный диск для глубокой нарезки свежего цементобетона на профессиональных швонарезчиках. Применяется при значительных объёмах работ на дорожных и аэродромных покрытиях.
Алмазный диск MECO 1000 мм по свежему бетону
Ø 1000 мм · сегмент 40×5×12 мм · 56 сегментов · посадка 35 / 25,4 мм
Крупноразмерное исполнение для глубоких пропилов в свежеуложенном цементобетоне. Предназначено для швонарезчиков, допускающих установку диска Ø1000 мм, в том числе при устройстве массивных дорожных и аэродромных покрытий.
При подборе диска: диаметр выбирают по требуемой глубине пропила и допустимому диаметру рабочего органа швонарезчика. Посадку, ширину сегмента и исполнение диска необходимо сверять с характеристиками оборудования и технологией устройства швов.
Алмазные диски MECO по бетону и железобетону
Диски MECO этой группы предназначены для резки затвердевшего бетона и железобетона при ремонте дорожных и аэродромных цементобетонных покрытий. Основные операции — нарезка камеры деформационных швов сжатия и расширения, а также фрагментация существующего покрытия перед демонтажом.
В стандартной линейке представлены диски Ø350–1200 мм с посадочным отверстием 35 / 25,4 мм. Инструмент подбирают по прочности и возрасту бетона, наличию армирования, глубине и ширине пропила, а также мощности и допустимому диаметру рабочего органа швонарезчика.
Алмазный диск MECO 350 мм
Ø 350 мм · сегмент 40×3,2×12 мм · 24 сегмента · посадка 35 / 25,4 мм
Диск для резки затвердевшего бетона и железобетона на швонарезчиках соответствующего типоразмера. Применяется при нарезке камер деформационных швов и локальной фрагментации покрытия.
Алмазный диск MECO 400 мм
Ø 400 мм · сегмент 40×3,6×12 мм · 28 сегментов · посадка 35 / 25,4 мм
Рабочий типоразмер для нарезки затвердевшего цементобетона и железобетона. Используется при формировании камер швов и операциях, где требуемая глубина реза соответствует рабочему диапазону диска Ø400 мм.
Алмазный диск MECO 450 мм
Ø 450 мм · 40×3,6×12 мм — 28 сегментов / 40×5,2×12 мм — 32 сегмента · посадка 35 / 25,4 мм
Типоразмер для нарезки камер деформационных швов в затвердевшем покрытии. Исполнение с сегментом 5,2 мм применяют при необходимости получить более широкий пропил или сформировать камеру комплектом дисков.
Алмазный диск MECO 500 мм
Ø 500 мм · сегмент 4,0 мм · 36 сегментов · посадка 35 / 25,4 мм
Диск увеличенного диаметра для резки затвердевшего цементобетона и железобетона. Применяется при формировании швов и фрагментации покрытия, когда требуется большая глубина пропила относительно Ø350–450 мм.

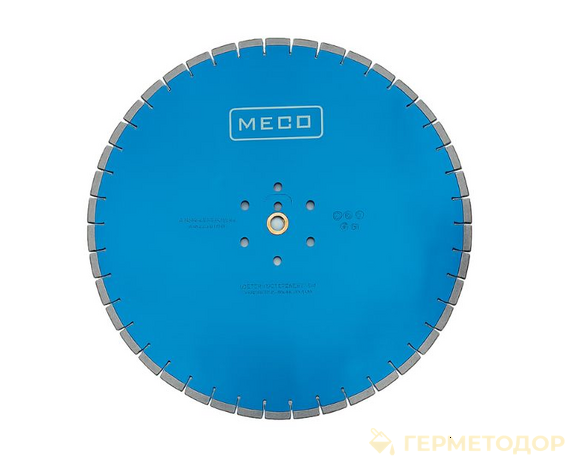

Алмазный диск MECO 600 мм
Ø 600 мм · сегмент 40×5,2×12 мм · 36 или 42 сегмента · посадка 35 / 25,4 мм
Диск для глубокой резки старого бетона и железобетона. Применяется при ремонте дорожных и аэродромных покрытий и фрагментации плит под последующий демонтаж.
Алмазный диск MECO 800 мм
Ø 800 мм · 40×5,0×12 мм — 46 сегментов / 40×5,2×12 мм — 57 сегментов · посадка 35 / 25,4 мм
Крупноразмерный диск для глубокой резки затвердевшего бетона и железобетона. Используется при фрагментации массивных участков дорожного и аэродромного покрытия перед демонтажом.
Алмазный диск MECO 1000 мм
Ø 1000 мм · 40×5,0×12 мм — 56 сегментов / 40×5,2×12 мм — 70 сегментов · посадка 35 / 25,4 мм
Крупноразмерный инструмент для глубокой резки железобетонных покрытий и массивных плит. Применяется при фрагментации покрытия перед демонтажом и других операциях, требующих значительной глубины реза.
Алмазный диск MECO 1200 мм
Ø 1200 мм · 40×5,0×12 мм — 68 сегментов / 40×5,2×12 мм — 80 сегментов · посадка 35 / 25,4 мм
Крупноразмерный диск для глубокой резки массивных бетонных и железобетонных покрытий. Применяется при фрагментации плит и подготовке участков дорожных, мостовых и аэродромных конструкций к демонтажу.
Для нарезки камеры шва: при проектной ширине камеры 10–12 мм возможно применение пакета из двух дисков шириной 5–6 мм. Такой комплект позволяет сформировать требуемую геометрию камеры за один проход, если пакетная установка предусмотрена конструкцией швонарезчика.
Алмазные диски MECO по асфальту
Алмазные диски MECO по асфальту применяют при устройстве и ремонте дорожных и аэродромных асфальтобетонных покрытий: для нарезки деформационных швов, переноса швов цементобетонного основания в асфальтобетонный слой, ремонтной резки, раскроя и фрагментации покрытия. Диски рассчитаны на работу по высокоабразивному материалу и могут применяться при сухой и мокрой резке.
В линейке представлены диски Ø350–600 мм с посадочным отверстием 35 / 25,4 мм. Для категории указан швонарезчик мощностью от 18 кВт. Конкретный диаметр выбирают по требуемой глубине реза и допустимому размеру рабочего органа машины.
Алмазный диск MECO 350 мм по асфальту
Ø 350 мм · сегмент 40×3,2×12 мм · 18 сегментов · посадка 35 / 25,4 мм
Типоразмер для локальной нарезки деформационных швов и ремонтных резов в асфальтобетонном покрытии. Применяется на компактных швонарезчиках при работах на ограниченных участках покрытия.
Алмазный диск MECO 400 мм по асфальту
Ø 400 мм · сегмент 40×3,6×12 мм · 20 сегментов · посадка 35 / 25,4 мм
Диск для нарезки швов и ремонтной резки асфальтобетонного покрытия. Ø400 мм используют на швонарезчиках соответствующего класса при небольших и средних глубинах пропила.
Алмазный диск MECO 450 мм по асфальту
Ø 450 мм · 40×4,0×12 мм или 40×5,0×12 мм · 28 или 32 сегмента · посадка 35 / 25,4 мм
Типоразмер с несколькими вариантами алмазоносного сегмента. В каталоге доступны исполнения 40×4,0×12 и 40×5,0×12 мм с 28 или 32 сегментами. Выбор исполнения выполняют по требуемой ширине пропила, режиму резания и характеристикам швонарезчика.
Алмазный диск MECO 500 мм по асфальту
Ø 500 мм · сегмент 4,0 мм · 36 сегментов · посадка 35 / 25,4 мм
Диск для стандартной нарезки швов и ремонтной резки асфальтобетона. По данным карточки товара, Ø500 мм применяется на городских дорогах и парковках и совместим со швонарезчиками малого и среднего класса.

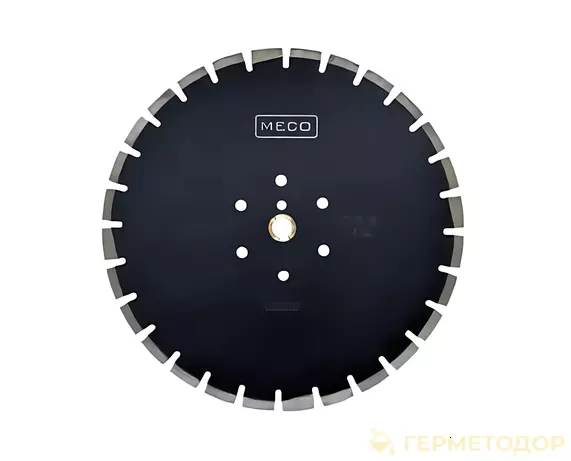

Алмазный диск MECO 600 мм по асфальту
Ø 600 мм · сегмент 5,0 мм · 36 сегментов · посадка 35 / 25,4 мм
Крупный типоразмер для нарезки асфальтобетонных покрытий на магистральных дорогах и аэродромах. В карточке товара Ø600 мм указан для точной нарезки швов средней глубины на швонарезчиках среднего класса.
При работе по асфальтобетону: не следует заменять специализированный диск диском по бетону только из-за совпадения диаметра. Асфальтобетон относится к высокоабразивным материалам, поэтому состав связки и конфигурация сегментов должны соответствовать именно этому материалу.
Жгутовые щётки для механической очистки швов
Дисковые жгутовые щётки применяют после разделки камеры шва и перед последующими операциями по герметизации. Жёсткая скрученная стальная проволока механически обрабатывает стенки шва, удаляет пыль, загрязнения, остатки старого герметика и битумно-полимерных мастик.
Для дорожных и аэродромных цементобетонных покрытий рабочую ширину щётки подбирают по фактической ширине подготовленной камеры шва. В каталоге представлены щётки Ø300 мм с рабочей шириной 8 и 10 мм и посадочным отверстием 25,4 мм.

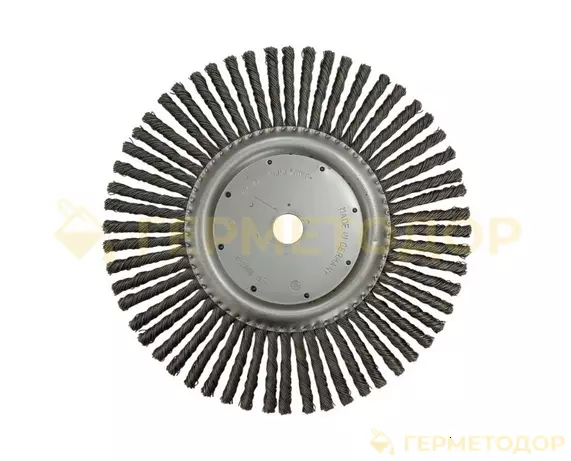

Металлическая жгутовая щётка 300×8×25,4 мм
Ø 300 мм · рабочая ширина 8 мм · посадка 25,4 мм · проволока 0,8 мм · 56 жгутов
Щётка для механизированной очистки узких камер деформационных швов и разделанных трещин. Рабочая часть шириной 8 мм подходит для обработки стенок паза соответствующей геометрии перед продувкой, праймированием и заполнением герметизирующим материалом.
Стальные жгуты обеспечивают интенсивную механическую обработку цементобетонной поверхности и удаление остатков старых мастик и герметиков без ручной зачистки всей протяжённости шва.
Металлическая жгутовая щётка 300×10×25,4 мм
Ø 300 мм · рабочая ширина 10 мм · посадка 25,4 мм · проволока 0,8 мм · 56 жгутов
Исполнение с рабочей шириной 10 мм предназначено для механизированной очистки более широких камер швов и разделанных трещин в цементобетонных и асфальтобетонных покрытиях. Применяется при ремонте автомобильных дорог, аэродромных покрытий, мостовых сооружений и промышленных площадок.
Щётка удаляет загрязнения и остатки старого герметизирующего материала со стенок камеры перед выполнением последующих технологических операций по подготовке и герметизации шва.
Как выбрать ширину: щётку подбирают по геометрии уже сформированной камеры шва. Для паза порядка 8 мм используют соответствующее исполнение 300×8×25,4 мм; для камеры порядка 10 мм — 300×10×25,4 мм. Рабочий орган должен обрабатывать стенки шва по всей необходимой высоте, не разрушая кромки покрытия.
Быстрый выбор: какой диск или щётку использовать
Для предварительного подбора достаточно определить материал покрытия, операцию и требуемую геометрию реза. После этого проверяют диаметр, посадку и совместимость рабочего органа с конкретной моделью швонарезчика.
| Операция | Материал | Что выбрать | На что смотреть |
|---|---|---|---|
| Первичная нарезка швов | Свежеуложенный цементобетон | Диск MECO по свежему бетону | Ø диска, глубина пропила, ширина сегмента, посадка |
| Нарезка камеры деформационного шва | Затвердевший цементобетон | Диск MECO по бетону и железобетону | Проектная ширина и глубина камеры, ширина сегмента |
| Формирование камеры шириной 10–12 мм | Затвердевший цементобетон | Пакет дисков по бетону/железобетону | Ширина дисков, схема пакета и возможность его установки на швонарезчик |
| Фрагментация старого покрытия | Бетон / железобетон | Диск MECO по бетону и железобетону | Толщина плиты, армирование, глубина реза, мощность машины |
| Нарезка асфальтобетона | Асфальтобетон | Диск MECO по асфальту | Ø диска, глубина и ширина пропила, посадка |
| Ремонтная резка асфальтобетонного покрытия | Асфальтобетон | Диск MECO по асфальту | Толщина слоя и требуемая глубина реза |
| Очистка камеры шва | Цементобетон / асфальтобетон | Жгутовая щётка | Фактическая ширина подготовленной камеры |
Главное правило подбора: одинаковый наружный диаметр не делает диски взаимозаменяемыми. Сначала определяют материал и технологическую операцию, затем требуемую геометрию реза и только после этого выбирают диаметр, сегмент и посадку с учётом параметров швонарезчика.
Что проверить перед установкой алмазного диска на швонарезчик?
После выбора диска по материалу и технологической операции проверяют его совместимость со швонарезчиком и условия предстоящей резки. Диаметр, посадка и характеристики рабочего органа должны соответствовать параметрам оборудования.
1. Допустимый диаметр диска
Швонарезчик должен быть рассчитан на выбранный наружный диаметр. Установка диска большего размера, чем предусмотрено конструкцией машины, недопустима. От диаметра также зависит доступная глубина реза, поэтому его выбирают с учётом толщины разрезаемого слоя и требуемой геометрии пропила.
2. Посадочное отверстие
Посадочный диаметр диска должен соответствовать валу и штатному креплению швонарезчика. Для представленных в каталоге дисков MECO распространено исполнение 35 / 25,4 мм. Перед монтажом проверяют посадку конкретного диска и комплектацию машины.
3. Состояние корпуса и алмазных сегментов
Перед установкой осматривают стальной корпус, алмазоносные сегменты и места их крепления. Диск с деформацией корпуса, трещинами, повреждёнными или отсутствующими сегментами в работу не устанавливают. Посадочная зона также должна быть без повреждений, способных вызвать биение рабочего органа.
4. Направление вращения
Если изготовитель указывает направление вращения на корпусе диска, при монтаже его совмещают с направлением вращения вала швонарезчика. После установки проверяют правильность крепления и свободное вращение рабочего органа до запуска машины.
5. Материал покрытия
Диск устанавливают в соответствии с его назначением: по свежему бетону, затвердевшему бетону и железобетону либо асфальтобетону. Совпадение наружного и посадочного диаметров ещё не означает, что инструмент рассчитан на одинаковые материалы. Рабочие характеристики определяются в том числе конструкцией сегмента и параметрами связки.
6. Условия резания и охлаждение
Режим работы выбирают по требованиям изготовителя диска и оборудования. При мокрой резке до начала прохода проверяют подачу воды в рабочую зону. Стабильное охлаждение помогает отводить тепло и продукты резания из зоны контакта сегмента с материалом.
Перед началом прохода: проверьте соответствие диска материалу покрытия, наружный и посадочный диаметры, состояние корпуса и сегментов, крепление рабочего органа и предусмотренный для выбранного инструмента режим резания. Для конкретной модели швонарезчика приоритет имеют требования руководства по эксплуатации оборудования.
Поможем подобрать инструмент под вашу задачу.
Специалисты ООО «ГЕРМЕТОДОР» помогут подобрать диск или жгутовую щётку под конкретную технологическую операцию и используемое оборудование.
В ассортименте представлены профессиональные алмазные диски и жгутовые щётки с проверенными рабочими характеристиками для строительства и ремонта автомобильных дорог и аэродромных покрытий.
Нужна помощь с подбором? Оставьте заявку в форме ниже или позвоните нам: +7 (903) 585-72-61 или +7 (495) 255-26-21. Подберём инструмент под вашу задачу, уточним наличие и организуем доставку по России.
