Алмазные диски для бетона при строительстве аэродромных покрытий.
Для аэродромных цементобетонных покрытий алмазный диск выбирают по технологической операции, состоянию бетона и характеристикам швонарезчика. Для первоначальной нарезки применяют инструмент по свежему бетону, при ремонте — диски по затвердевшему бетону и железобетону. Для формирования камеры шва могут использоваться одиночные широкие диски или пакеты. Диаметр, посадку и исполнение инструмента подбирают с учетом глубины реза, мощности и частоты вращения режущего вала.
Алмазная резка применяется на нескольких этапах устройства и эксплуатации аэродромного покрытия: при первоначальной нарезке швов, формировании камеры под герметизацию, ремонте швов и замене поврежденных участков или плит. Условия работы инструмента на этих операциях заметно различаются, поэтому одного универсального диска по бетону для всего комплекса работ недостаточно.
Где при строительстве аэродромного покрытия применяется алмазная резка.

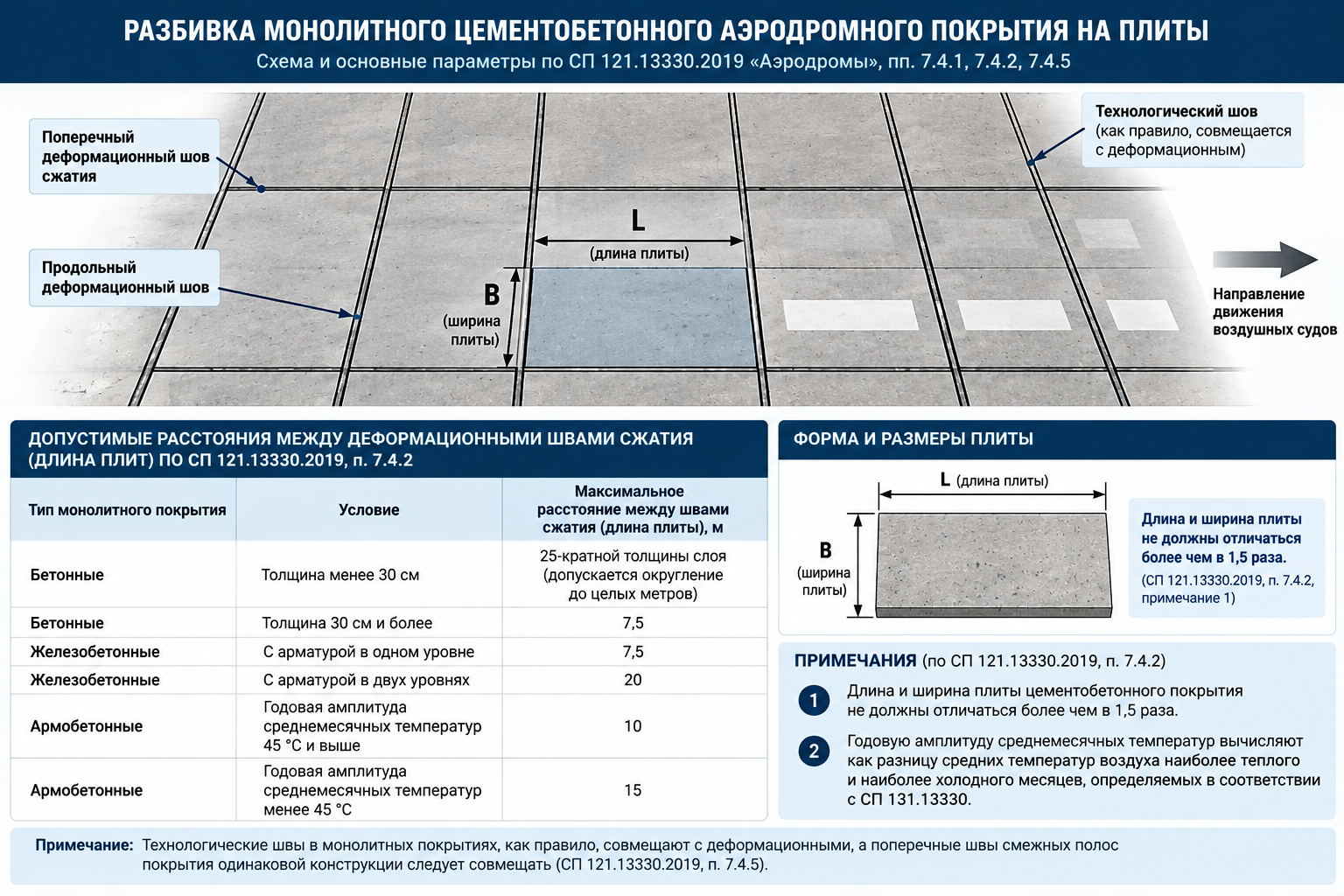

Монолитное цементобетонное аэродромное покрытие разделяется деформационными швами на отдельные плиты в соответствии с принятой конструкцией покрытия. Размеры плит, расположение и конструкция деформационных швов принимаются с учетом требований СП 121.13330.2019 «Аэродромы» с действующими изменениями.
Алмазная резка связана прежде всего с четырьмя операциями:
- первоначальной нарезкой швов после укладки бетона;
- формированием камеры заданной ширины под последующую герметизацию;
- восстановлением существующих швов;
- контурной и глубокой резкой затвердевшего покрытия при ремонте.
На каждой операции меняются состояние материала, глубина и ширина пропила, требования к производительности и нагрузка на швонарезчик. Поэтому рабочую систему следует рассматривать целиком: бетон — конструкция шва — алмазный инструмент — швонарезчик — режим резания.

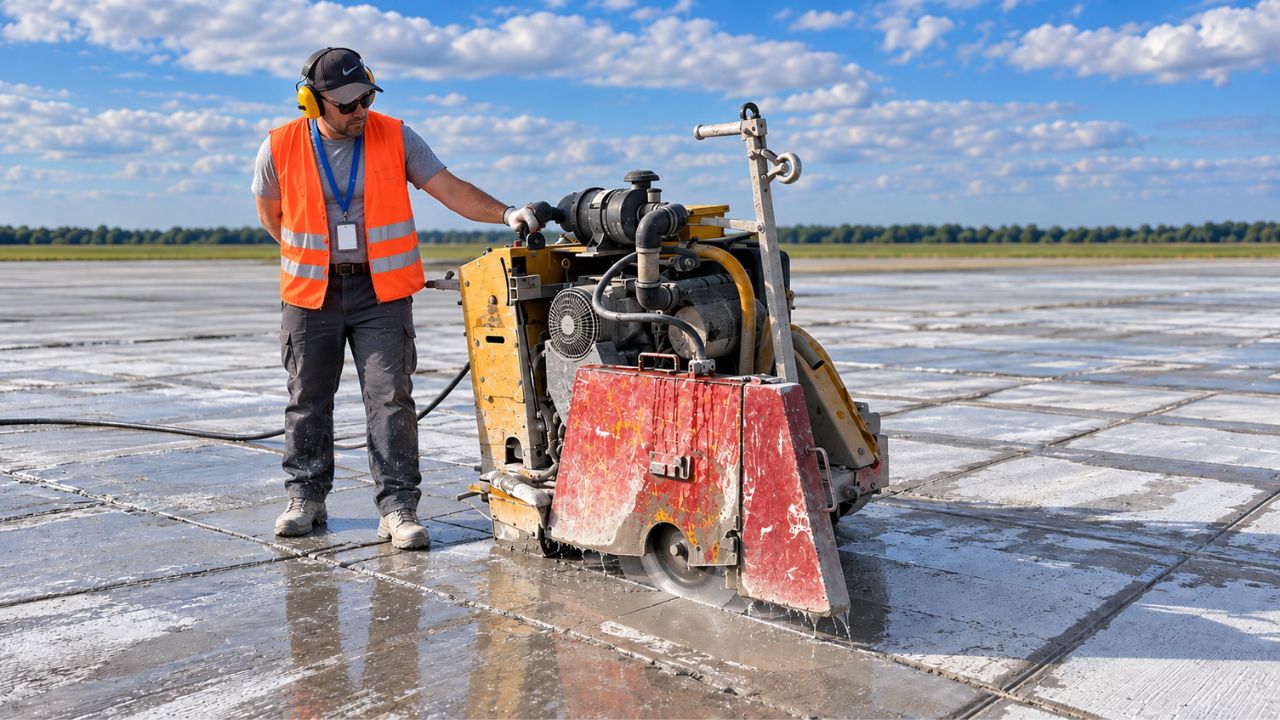

Первоначальная нарезка швов в бетоне аэродромного покрытия.
Первый пропил выполняют после того, как бетон набрал прочность, достаточную для получения устойчивой кромки, но до образования неконтролируемых усадочных трещин. На практике это означает работу в ограниченном технологическом интервале.
Почему момент начала резки нельзя определять только в часах.
В отраслевых технологических картах для цементобетонных аэродромных покрытий встречается ориентир прочности порядка 80–100 кгс/см², то есть приблизительно 8–10 МПа, перед началом нарезки. Решение принимают по фактическому состоянию бетона и результатам пробного пропила.
В технологических рекомендациях встречаются и временные ориентиры: около 6–8 часов при температуре 25–30 °C, 10–12 часов при 15–25 °C и 15–20 часов при 5–15 °C. Переносить эти интервалы непосредственно на современный объект нельзя: сроки зависят от цемента, состава смеси, добавок, температуры, ухода за бетоном и динамики набора прочности.
Практический индикатор — состояние кромок пробного реза. Если наблюдается интенсивное выкрашивание, необходимо оценить готовность бетона к нарезке. В технологических картах встречается ориентир по сколам более 2–3 мм как признак слишком раннего выхода на резку при недостаточной прочности.
Что требуется от алмазного диска по свежему бетону.
Бетон раннего возраста отличается от затвердевшего покрытия состоянием цементной матрицы и характером абразивного воздействия на рабочий слой. Поэтому для первоначальной нарезки применяют специализированные алмазные диски.
В линейке MECO алмазные диски для свежего бетона представлены в диаметрах от 350 до 1000 мм.
Например, для MECO диаметром 450 мм предусмотрено 24 сегмента. Размер сегментов — 40×4,0×12 или 40×5,0×12 мм, посадочное отверстие — 35 или 25,4 мм. Конкретное исполнение выбирают с учетом требуемого пропила и параметров машины.
Средний ресурс одного диска MECO по свежему бетону может достигать 150 м² пропила. Этот показатель следует использовать как ориентир: фактическая ходимость зависит от состава бетона, заполнителя, глубины реза, режима подачи, охлаждения и характеристик швонарезчика.
Контроль первого пропила.
После начала работ следует проверить глубину и прямолинейность реза, состояние кромок, устойчивость движения машины и характер нагрузки на привод. Такой контроль позволяет разделить две разные проблемы: бетон еще не готов к нарезке либо инструмент и рабочий режим не соответствуют фактическим условиям.

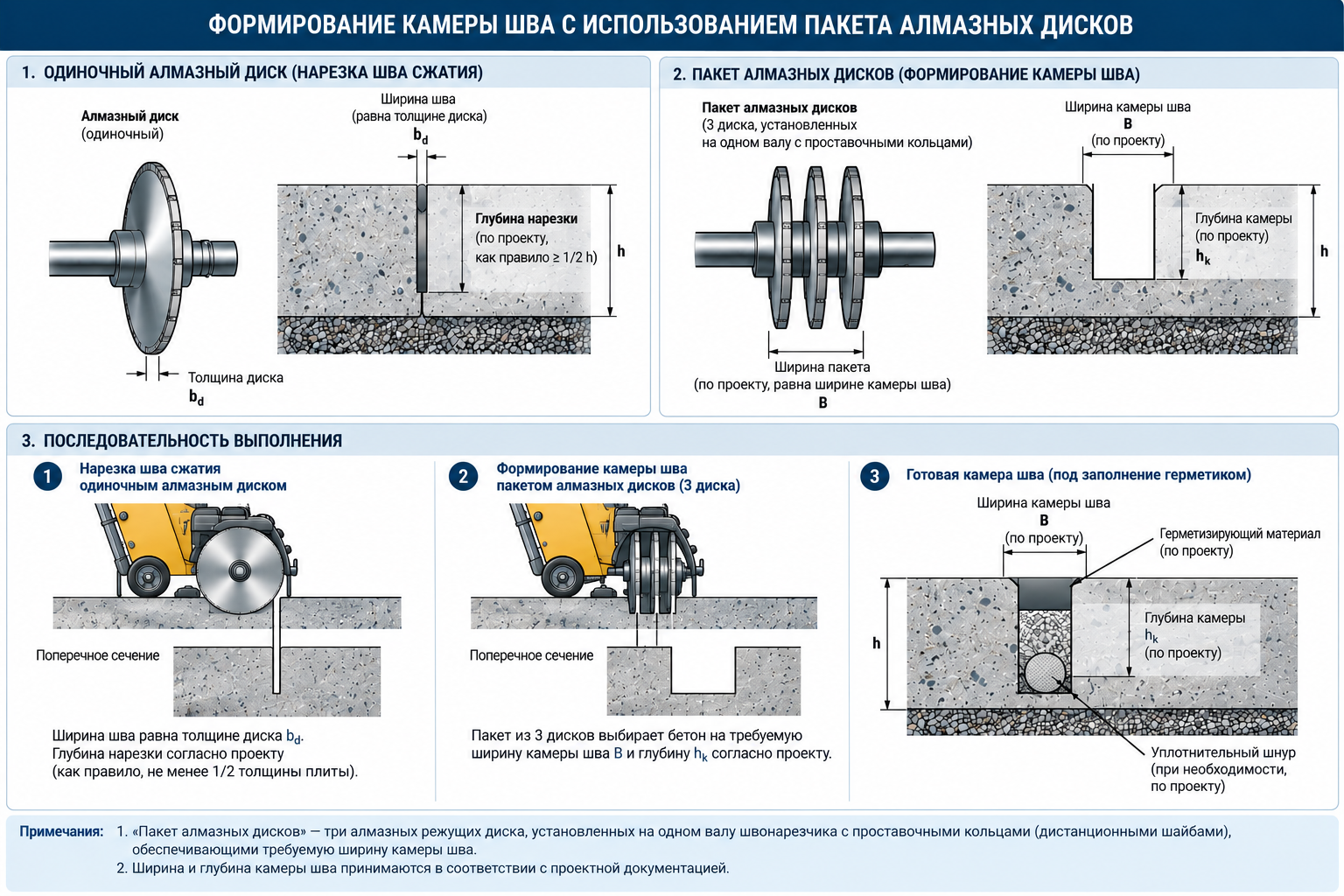

Формирование камеры шва: когда используют пакет алмазных дисков.
Первоначальный пропил и готовая камера под герметизирующий материал выполняют разные функции. На следующей технологической операции верхнюю часть шва расширяют до размеров, предусмотренных проектом.
Универсальной ширины камеры для всех аэродромных швов нет. Ее геометрия определяется конструктивным решением, поэтому сначала устанавливают требуемые ширину и глубину, затем подбирают режущий инструмент. Для такой операции применяются нарезчики швов с водяным охлаждением, конструкция которых допускает установку пакета алмазных дисков требуемой ширины и диаметра согласно документации изготовителя оборудования.
Как работает пакет алмазных дисков.
Для получения широкого паза на режущий вал устанавливают несколько дисков. Их взаимное положение может задаваться проставочными элементами. Количество дисков, диаметр и общая рабочая ширина пакета должны соответствовать требуемой геометрии камеры и возможностям швонарезчика.
ГОСТ Р 71273-2024 предусматривает применение пакетов алмазных дисков при восстановлении деформационных швов цементобетонных покрытий гражданских аэродромов. Стандарт также предусматривает периодическую перестановку крайних дисков пакета для более равномерного износа.
Ширина пакета зависит от конструкции шва.
В ГОСТ Р 71273-2024 для отдельных ремонтных операций приведены, в частности, пакеты общей шириной 35 мм при последующей герметизации мастикой и 30 мм при использовании уплотнительного профиля. Для отдельных операций с резиновым профилем предусматривается паз шириной 35 мм и глубиной 70 мм.
Эти размеры относятся к конкретным технологиям восстановления и не являются универсальными параметрами нового аэродромного шва.
Когда применяют диски шириной 5–6 мм.
При меньшей требуемой ширине камеры могут использоваться отдельные широкие диски или их комбинации. Например, MECO 5×450×25,4 имеет рабочую ширину 5 мм, наружный диаметр 450 мм и посадочное отверстие 25,4 мм.
Ориентировочный ресурс пакета MECO 5×450×25,4 при формировании камеры составляет около 120 м² реза. Фактическая ходимость зависит от характеристик бетона, глубины, конфигурации пакета, режима работы и состояния оборудования.
После нарезки камера должна быть подготовлена к герметизации.
После алмазной резки из камеры удаляют шлам и загрязнения, а поверхности подготавливают в соответствии с принятой технологией герметизации. СП 490.1325800.2020 «Аэродромы. Правила производства работ» предусматривает подготовку швов, установку уплотнительного шнура на проектной глубине и применение соответствующих герметизирующих материалов.

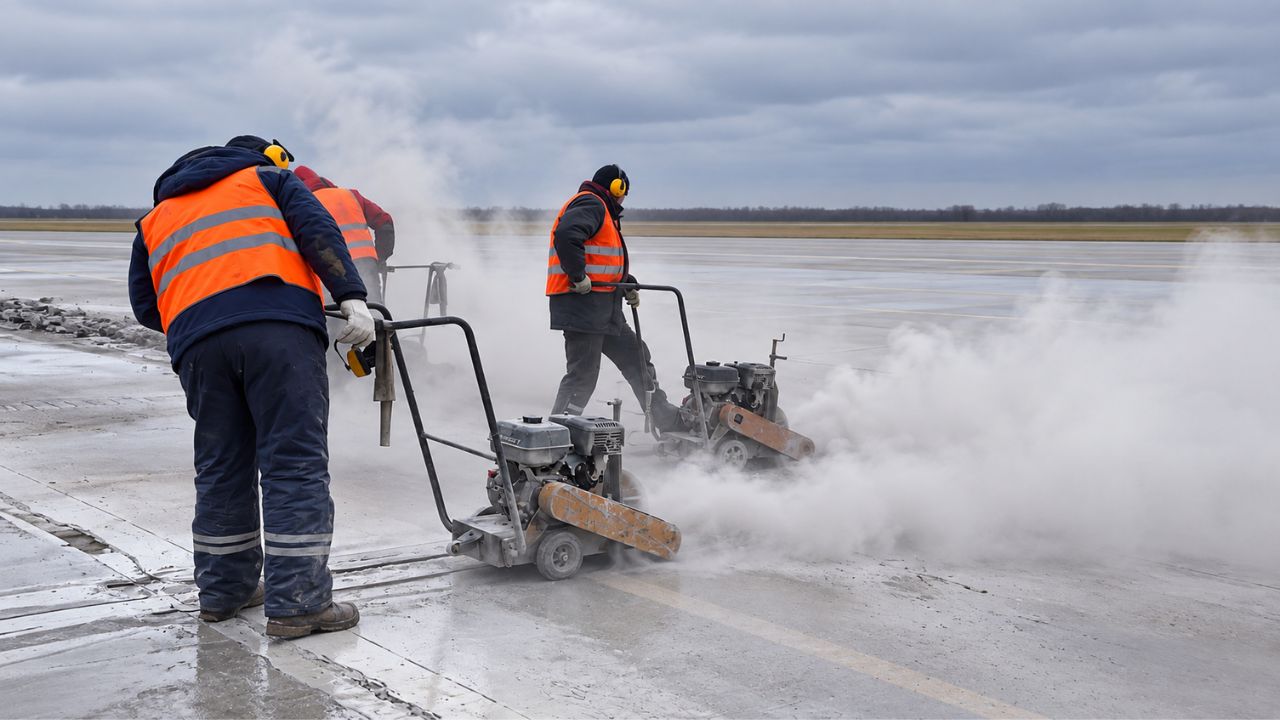

Алмазная резка при ремонте аэродромного цементобетонного покрытия.
При ремонте инструмент работает уже по затвердевшему бетону. Необходимо точно ограничить ремонтную карту, а при замене плит — выполнить глубокий рез, не повреждая сохраняемое покрытие.
Технологию замены плит цементобетонных покрытий гражданских аэродромов средствами малой механизации устанавливает ГОСТ Р 71275-2024.

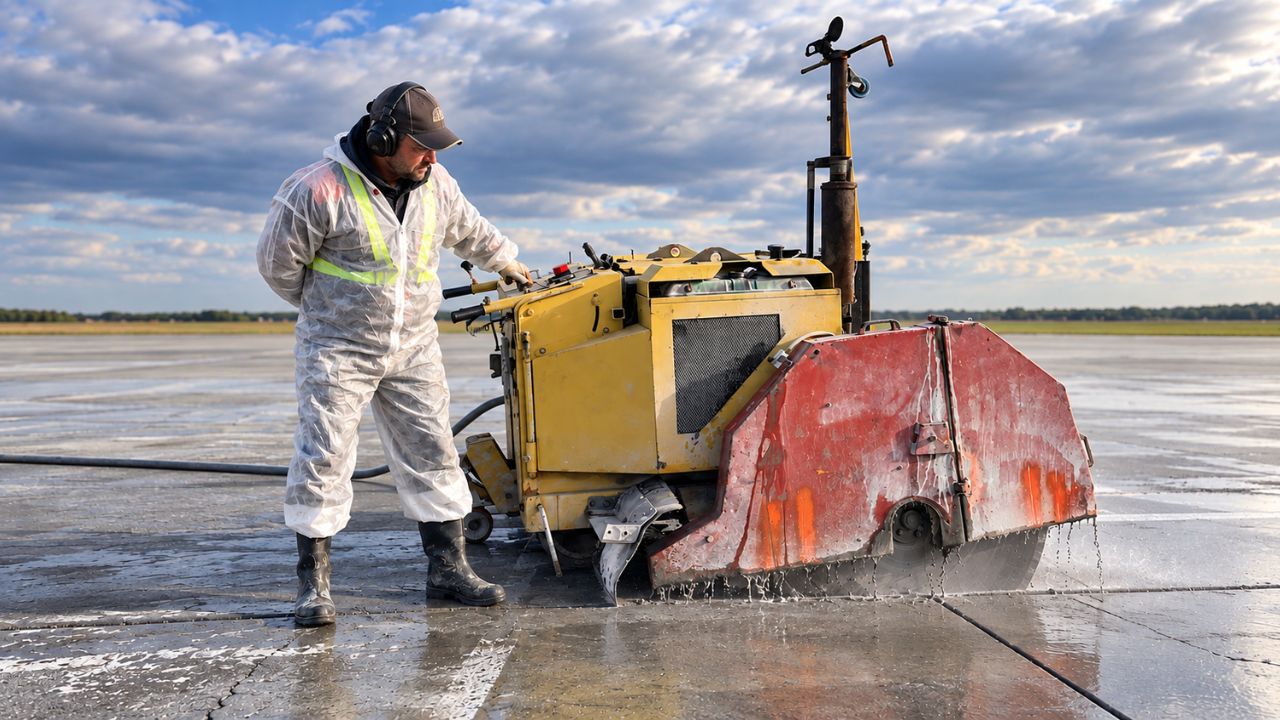

Резка плиты на полную толщину.
При демонтаже поврежденный участок может распиливаться на всю толщину швонарезчиками с водяным охлаждением. Для толстого покрытия стандарт допускает последовательное применение алмазных дисков разных диаметров.
Здесь особенно важна связь диаметра с возможностями машины: крупный диск требуется для глубины, но швонарезчик должен быть рассчитан на его установку, соответствующие обороты и нагрузку.
Почему нельзя запиливать за границу ремонтной карты.
ГОСТ Р 71275-2024 не допускает продолжение пропила за границы заменяемого участка в сохраняемое покрытие. При разметке и распиливании плиты допустимое отклонение от прямой составляет ±2 мм на плиту.
Поэтому состояние режущего узла, направляющей и ходовой части швонарезчика непосредственно влияет на качество ремонтной операции.
Как защитить соседнюю плиту.
При демонтаже вблизи сохраняемого покрытия необходимо исключить сколы и повреждение соседней плиты. ГОСТ Р 71275-2024 предусматривает оставление вдоль сохраняемой плиты полосы шириной порядка 20–40 см — в зависимости от толщины покрытия — с последующей разборкой средствами малой механизации и ручным инструментом.
Какие алмазные диски применяют для затвердевшего бетона и железобетона.
Для ремонта используется инструмент, рассчитанный на бетон, набравший прочность, и при необходимости на пересечение арматуры. В ассортименте «Герметодор» алмазные диски MECO для бетона и железобетона представлены в диаметрах от 350 до 1200 мм.
При армировании следует учитывать не только сам факт наличия стали, но и характер контакта. Пересечение отдельного стержня и продолжительное движение вдоль армированной зоны создают разную нагрузку на инструмент и привод швонарезчика.
Ремонт аэродрома в технологическое окно.
ГОСТ Р 71275-2024 определяет технологическое окно как период между выполнением взлетно-посадочных операций и рулением воздушных судов, в течение которого эксплуатацию ремонтируемого участка покрытия ограничивают на время, достаточное для выполнения ремонтного задания.
Поэтому производительность резки оценивают не изолированно по швонарезчику: учитывают весь цикл — разметку, распиливание, демонтаж, подготовку основания и сопряжений, восстановление покрытия и последующие технологические операции.
Чем алмазная резка аэродромного покрытия отличается от обычных бетонных работ.
На аэродроме качество реза связано с последующими технологическими операциями. Значение имеют не только скорость проходки и ресурс диска, но и прямолинейность, глубина, состояние кромок, геометрия камеры и подготовка поверхностей к герметизации.
ГОСТ Р 71273-2024 устанавливает требования к геометрии восстановленных швов. Для прямолинейности продольных и поперечных швов основная часть результатов измерений должна укладываться в 5 мм на 1 м; не более 5% результатов могут иметь отклонение до 8 мм на 1 м. При этом отклонение не должно превышать 10 мм на участке длиной 7,5 м.
После мокрой алмазной резки необходимо удалить образовавшийся шлам. При подготовке восстановленного шва поверхности очищают и высушивают. ГОСТ Р 71273-2024 предусматривает в том числе контроль чистоты стенок камеры чистой белой салфеткой.
На протяженных участках дополнительно возрастает значение стабильности процесса. Частые замены дисков, низкая скорость проходки или остановки оборудования влияют на производительность всей бригады. Поэтому инструмент оценивают одновременно по ресурсу и скорости резания.
Как рассчитать расход алмазных дисков на объекте
Для планирования закупки удобнее использовать не только погонные метры, но и площадь пропила:
где S — площадь реза, м²; L — длина пропила, м; h — глубина пропила, м.
Пример расчета
Если необходимо выполнить 6000 м первоначальных пропилов глубиной 60 мм:
По данным «Герметодор», средний ресурс дисков MECO для свежего бетона может достигать 150 м² пропила. При использовании этой величины как предварительного ориентира расчет дает:
Как учитывать пакет дисков
Если два диска одновременно проходят 1000 м на глубину 40 мм, каждый из них выполняет 40 м² реза:
Фактическая ходимость
После начала работ расчет лучше уточнять по производственной статистике. Если диск прошел 1850 м при средней глубине 70 мм, его фактическая ходимость составила:
Стоимость квадратного метра реза
Для сравнения инструмента закупочную цену можно разделить на фактически выполненную площадь:
Условный диск стоимостью 60 000 руб. при ходимости 120 м² дает расход инструмента 500 руб./м². Диск стоимостью 50 000 руб. при ресурсе 80 м² — 625 руб./м².
Диагностика алмазного диска по характеру износа
| Признак | Возможная причина | Что проверить |
|---|---|---|
| Снизилась скорость резания | Заполирование рабочего слоя, изменение бетона, армирование | Сегменты, материал, подачу, обороты |
| Быстрый износ сегментов | Абразивный материал, неподходящее исполнение, недостаточное охлаждение | Бетон, подачу воды, режим резания |
| Односторонний износ | Перекос, люфт вала или подшипников, состояние фланцев | Режущий узел машины |
| Швонарезчик уводит от линии | Износ диска, регулировка машины, люфт | Диск, вал, направляющую, ходовую часть |
| Повышенная вибрация | Повреждение диска, неправильная установка, неисправность узла | Остановить машину и провести осмотр |
| Перегрев | Недостаток воды, чрезмерная подача | Форсунки, расход воды, рабочий режим |
| Выкрашивание свежих кромок | Недостаточная готовность бетона к нарезке | Состояние бетона и пробный пропил |
Если диск поврежден, отсутствует сегмент или появилась выраженная вибрация, продолжать резку нельзя. Перед установкой нового инструмента следует определить причину повреждения и проверить режущий узел машины.
FAQ: практические вопросы при алмазной резке аэродромного бетона
Почему одинаковые диски показывают разный ресурс на соседних участках?
Причиной могут быть различия заполнителя, состояния бетона, глубины реза, армирования, подачи воды или рабочего режима. Сравнивать участки следует по фактически выполненной площади пропила при сопоставимых условиях.
Что делать, если после нескольких плит резко снизилась скорость резания?
Проверить материал в зоне реза, глубину, подачу воды, состояние сегментов, обороты вала и нагрузку двигателя. Увеличивать давление на затупившийся инструмент без выяснения причины не следует.
Можно ли работать, если от диска отделился сегмент?
Нет. Машину следует остановить, поврежденный диск вывести из эксплуатации и проверить причины разрушения: перегрев, перекос, состояние посадки и режущего узла.
Почему во время работы изменился звук резания?
Это может быть связано с изменением нагрузки, попаданием на арматуру, недостаточным охлаждением или неисправностью режущего узла. Если одновременно появились вибрация, увод машины или нестабильные обороты, работу следует прекратить для осмотра.
Почему два одинаковых швонарезчика работают с разной скоростью?
Даже машины одной модели могут различаться состоянием двигателя, привода, ремней, подшипников, фланцев, системы подачи воды и настройкой ходовой части. При диагностике следует сравнивать машины в максимально близких условиях.
Что делать, если расход дисков выше расчетного?
Пересчитать фактическую площадь реза каждого диска и проверить глубину, свойства бетона, армирование, охлаждение и характер износа. После нескольких смен план закупки следует корректировать по реальной ходимости на объекте.
Что проверить перед началом смены после установки нового диска?
Целостность диска и сегментов, направление вращения, посадку, фланцы, крепление, защитный кожух, подачу воды и соответствие допустимой скорости инструмента оборотам режущего вала. На первых метрах дополнительно контролируют вибрацию, траекторию машины и состояние пропила.
Нормативные документы
- СП 121.13330.2019 «Аэродромы» с действующими изменениями.
- СП 490.1325800.2020 «Аэродромы. Правила производства работ».
- ГОСТ Р 71273-2024 «Аэродромы гражданские. Покрытия аэродромные цементобетонные. Восстановление работоспособности. Указания по ремонту деформационных швов».
- ГОСТ Р 71275-2024 «Аэродромы гражданские. Покрытия аэродромные цементобетонные. Восстановление работоспособности. Указания по замене плит средствами малой механизации».
Наши специалисты подберут алмазный диск с учетом конкретных условий работы. Для подбора сообщите модель швонарезчика, материал покрытия, требуемые глубину и ширину пропила, наличие армирования и планируемый объем работ. На основании этих данных специалисты ООО «ГЕРМЕТОДОР» подберут диск, соответствующий параметрам оборудования и технологической задаче.
В ассортименте ООО «ГЕРМЕТОДОР» представлены алмазные диски для свежего бетона MECO для первоначальной нарезки швов, а также алмазные диски для бетона и железобетона для резки затвердевших покрытий и ремонтных работ. Наши специалисты помогут подобрать диаметр, посадку и исполнение диска с учетом модели швонарезчика, глубины реза, армирования и планируемого объема работ.
